一、產品概述

德高潔TR ATC軌道列車自動清洗機引入現代噴淋洗滌技術、柔順刷輥智能仿形機械臂、高強熱風壓干燥機柜和動態監控人機界面智能操作系統，能通過營運網絡實現連續通過式作業。

TR ATC軌道列車自動清洗機主體采用噴淋濕潤、預備洗刷、洗滌洗刷、漂洗洗刷和吹掃干燥等不同的清潔方式，配合列車勻速通過清洗工作場地除去列車表面的塵埃和污垢，達到運營列車潔凈要求。該設備執行機構及電動機防護等級采取IP56國際標準，防水防塵。仿形清洗軌跡掃描采用PLC可編程及變頻調速控制系統，并配備防碰撞預警系統。清洗過程采用水基清洗劑，具有清洗速度快、效果突出、潔凈度高、并具有優異的環保性能等特點。另外，該系統還應用蒸氣加溫和電加熱干燥機系統，具有升溫快，效果好等特點。

德高潔TR ATC軌道列車自動清洗機是為單線使用設計的, 即可以手工操作也可以自動操作�？刂葡到y(tǒng)通過SCADA連線與主運行控制室連接，配套的內部水處理裝置可以使80%的水都可以重復使用。

二、清洗要求

1、清洗車型：軌道列車

2、清洗目的：清除列車表面的塵埃及污垢

3、電車尺寸：2650mmX3600mmX32230mm

4、清洗范圍：列車四周立面和頭尾兩端面

5、清潔要求：達到工藝要求

6、生產能力：大于10列車/天，一班工作制

三、清洗工藝

設備預起→通行綠燈→列車駛?cè)?rarr;定位掃描→程序激活→黃燈慢行→預濕噴淋→端面滾刷→側面滾刷→洗滌噴撒→端面洗滌→側面洗滌→漂水噴淋→端面漂刷→側面漂刷→除濕干燥→列車駛離→綠燈再啟

1、設備預起

夜間現場照明燈開啟/水箱泵開啟/除濕干燥機預熱

2、通行綠燈

按操作規程檢查后開啟可通行綠燈

3、列車駛?cè)?br />
按規定時速勻速緩慢駛?cè)?3km/h)

4、定位掃描

確定列車起始座標/錄取列車駛?cè)霑r速

5、程序激活

預設程序激活

6、黃燈慢行

慢行黃燈亮啟頻閃/作業伴音/緊急警示警鳴

7、預濕噴淋

泵閥開啟/預設延時關閉

8、端面滾刷

頭部仿形滾刷/高位避讓受電弓架/尾部仿形滾刷

9、側面滾刷

擺進緊貼柔性滾刷/預設延時回位

10、洗滌噴灑

泵閥開啟/預設延時關閉

11、端面洗滌

頭部仿形洗滌/高位避讓受電弓架/尾部仿形洗滌

12、側面洗滌

擺進緊貼柔性洗滌/預設延時回位

13、漂水噴淋

泵閥開啟/預設延時關閉

14、端面漂刷

頭部仿形漂刷/高位避讓受電弓架/尾部仿形漂刷

15、側面漂刷

擺進緊貼柔性漂刷/預設延時回位

16、除濕干燥

快速去水去濕

17、列車駛離

列車駛離上線營運

18、綠燈再啟

連續工作，重新洗滌下輛列車

四、系統構成

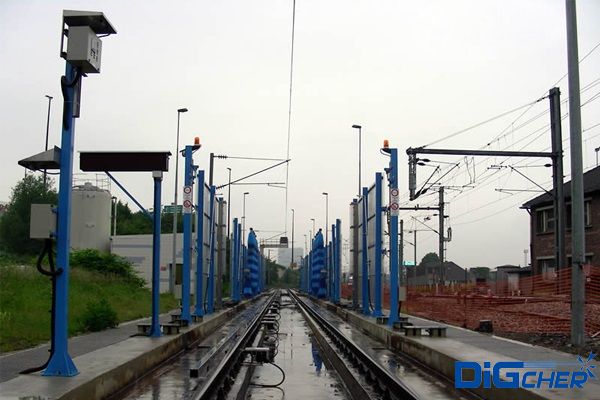

德高潔TR ATC軌道列車自動清洗機主要由噴淋系統、洗刷系統、干燥系統、水處理系統(選配)、預警系統及控制系統等組成。

1、噴淋系統

噴淋系統由高低壓泵、清水水箱、藥液水箱、電磁閥、回轉接頭、管道管架和噴嘴噴頭等組成。設備主體選取耐腐蝕材質，IP56防護等級高，參數穩定，工作環境要求寬泛。

2、洗刷系統

洗刷系統分為端面和側面兩種形式。

端面：

端面洗刷由龍門支架、滑槽擺桿、角變量儀、阻力裝置、端刷輥筒、輥筒馬達、拖放裝置、拖放馬達和噴管噴嘴組成。

側面：

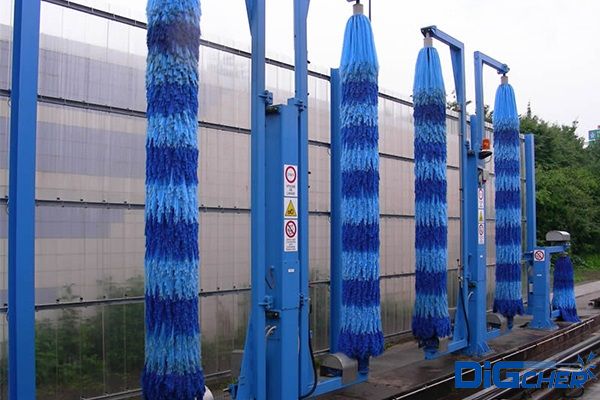

側面洗刷由回轉立柱、回轉支承、鉸接橫臂、角變量儀、輥筒馬達、側刷輥筒和噴管噴嘴組成。

3、干燥系統

干燥系統由高壓風機、加熱裝置、電磁閥門、風管風嘴和機柜機架等組成。

4、水處理系統

5、預警系統

預警系統由限界欄桿、信號燈箱、標志圖牌、監控攝像、監控顯示和報警裝置等組成。

6、控制系統

控制系統由PLC可編程控制集成，人機界面操作臺，營運網絡互聯端子等組成。

五、系統主要設計參數及其它要求

1、設備占地

長50米寬12米、其中房建60平米、積水槽33×1.5×1.2米

2、設備供電

380/50(V/Hz)、三相四線制、總功率不小于120KW

3、系統供水

水壓0.6Mpa、管徑100mm

4、系統供暖

壓力0.6Mpa、管徑40mm

5、環境溫度

-20～40℃、相對濕度≤80%

6、接地

現場要有良好的地線供設備接地使用

7、夜間照明

按常規要求

六、現場要求

1、在安裝位置附近1.5米范圍內應配有電源：AC380V；三相四線制。

2、在安裝位置附近1.5米范圍內應配有1/2"或3/4"帶不銹鋼球閥的自來水出口。

3、在安裝位置附近1.5米范圍內應配有1/2"或3/4"帶不銹鋼球閥的暖氣出口。

4、電量：最大電量120KW，常用電量90KW。

5、有詳細的現場平面及空間布置圖，及大門有關尺寸等。

七、運輸、安裝調試及售后服務

1、供方隨設備到需方現場免費進行安裝調試，配合需方清洗并觀察運轉。

2、設備實行終身維護，每年定期查詢。

3、保修期：設備安裝調試后，免費保修12個月。

4、保修期過后，本公司設備之維護保養均以優惠價格實行技術服務。

5、設備出廠時均提供一定數量的易損易耗件。

八、人員培訓

1、設備在供方制造完畢，需方派員工到供方處進行操作及設備原理、功能和常見故障排除方法等方面的理論與實踐培訓。

2、設備在需方安裝調試后為需方再培訓3名操作員。
